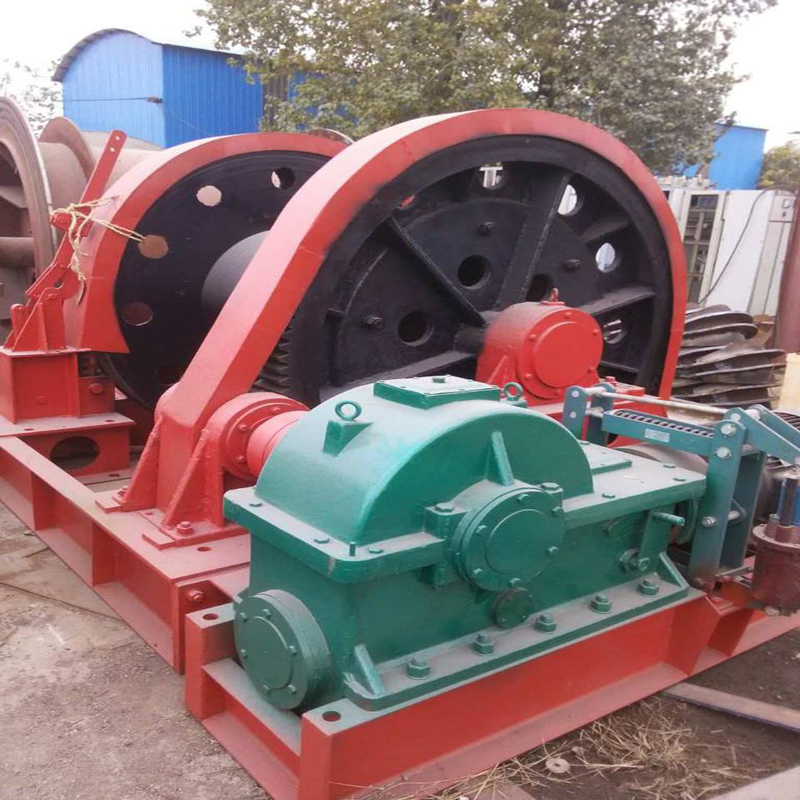

JTP矿用绞车整机结构采用：滚筒、减速器、电动机成一字型排列。主要部件由：主轴装置、减速器、液压盘式制动器、液压站、深度指示装置、测速发电装置、机械离心限速装置、操纵台及电控设备组成。

　JTP矿用绞车有交流拖动和直流拖动两种；交流拖动下的调速方式又分为：交流绕线电机转子串接电阻调速和变频调速。电气设备控制方式有：继电器控制和PLC 控制，电压范围：380V-10KV。在PLC控制方式下，可根据用户要求配置故障诊断显示器，彩屏触摸屏和预留网络接口，并实现设备的远距离网络控制。

   一、钢丝绳安全系数zui低值符合下列规定：

　　1、专为升降人员时9倍；

　　2、升降人员和物料（升降人员时9倍，升降物料时7.5倍）；

　　3、专为升降物料6.5倍。

　　二、井上提升绞车的卷筒直径与钢丝绳直径之比值不应小于80倍；井下提升绞车的卷筒直径之比值不应小于60倍。

　　三、卷筒上的钢丝绳缠绕层数应符合下列规定：

　　1、立井中升降人员或升降人员和物料的1层，专为升降物料的2层；

　　2、倾斜井巷中升降人员和物料的2层，专为升降物料的3层；

　　3、建井期间升降人员和物料的2层。
