一、井架适用范围及特征

  本凿井井架可满足净直径为8〜10m立井井筒施工的耍求，采用单层天轮平台的结构形式。

二、井架设计原则

本凿井井架按照GB50385-2018《矿山井架设计标准》、GB50017-2017《钢结构设计规范》和《煤矿an全规程》2016版等有关规定进行设计，并遵循了下列设计原则:

1、尽可能满足立井凿井设备的布置和施工工艺的要求；

2、满足强度、刚度和稳定性的要求；

3、结构合理，加工制造容易、运输、安装、拆卸方便。

三、井架主要结构

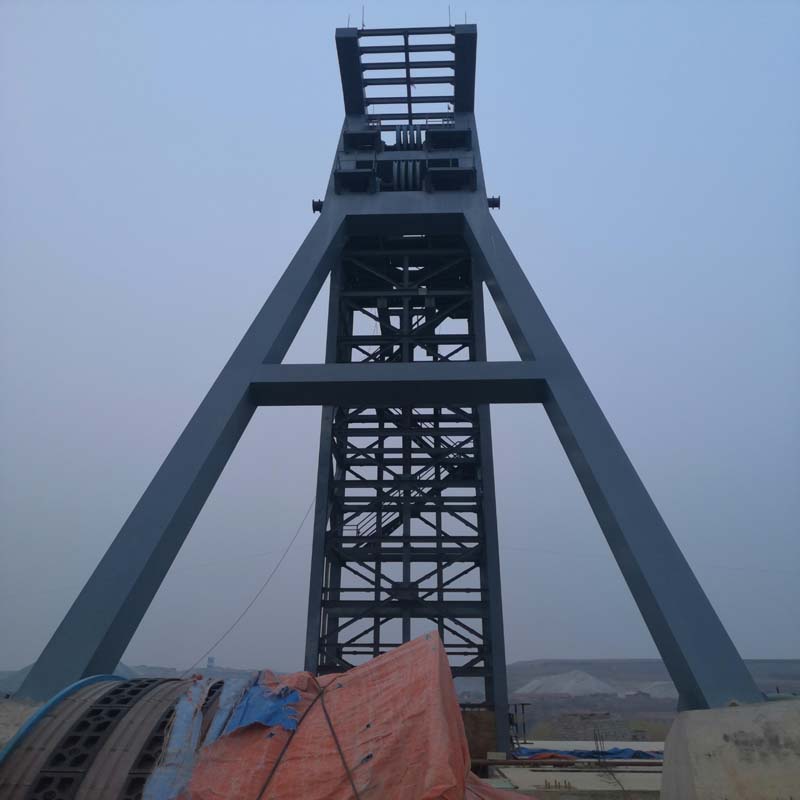

井架由天轮房、天轮平台、主体桁架、翻矸平台、钢梯和基础等部分组成。

井架主体结构部分的桁架钢管、天轮平台梁、节点板等均采用Q345B钢材；天轮房、翻矸台、钢梯等所用的钢板、节点板、角钢及槽钢采用Q235B钢材。各构件采用焊接或螺栓连接，Q345B钢材用E50型焊条；Q235B钢材用E43型焊条；螺栓均采用8.8级螺栓。

钢梯安装位置因工艺布置不同，可以现场确定。

四、井架制造要求

1、为了便于制造和安装，在井架每个构件应作出构件编号标记。

2、井架主体结构所用材料及制造误差应符合GB50205-2001《钢结构工程施工质量验收规范》的相关规定。

3、井架加工完毕后，应按S2.5等级除锈，并喷涂环氧防腐漆。

五、井架安装及使用要求

（一）安装要求

1、基础混凝土强度达到70%后方可进行井架安装。

2、井架在现场的组装和安装，应符合GB50205-2001《钢结构工程施工质量验收规范》的有关规定。

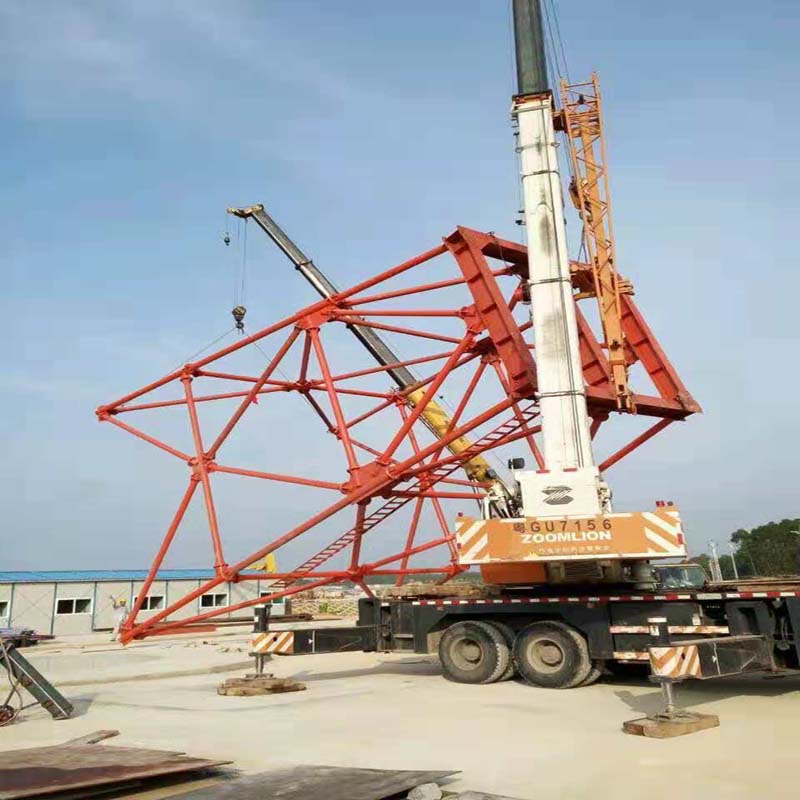

3、在每片主体桁架组装时，其下部应临时用支架支撑固定，防止变形，相应薄弱部位应补强。

4、为防止动力荷载作用下螺栓连接松动，井架主体部分的螺栓连接（钢管、工字钢梁部分）应加装平、弹垫，其它部位螺栓连接应加平垫。

（二）使用要求

井架是凿井主要设备之一，须定期检查，以便及时发现问题进行处理，检查时应注意以下问题：

1、天轮平台主梁，主体桁架、天轮房和翻矸台构件无变形，要应进行测量和相应处理。

2、井架各连接部位的紧固情况。

3、每半年用仪器检査一次井架中心线的垂直度、天轮平台的水平状态和天轮位置的正确与否，各部误差均不应大于允许误差。

4、井架防雷接地装置情况是否良好，每年应按规定做一次yu防性试验。

5、检查井架腐蚀情况，及时补涂防腐漆。

6、检查井架不均匀下沉情况。

7、加强井口排水，每年雨季前应进行检查。
